液体涂料固化后常用检测方法

液体涂料固化后常用检测方法

(1）丙酮试验（acetone test）此方法检查液体涂料固化后的硬度。

试验溶剂：丙酮。

试验过程：将一棉签用丙酮整湿，在固化后的液体涂层上，轻轻地来回运动（见图3-112).来回一次算一个行程，直到键身的底部可见，记下行程的次数。

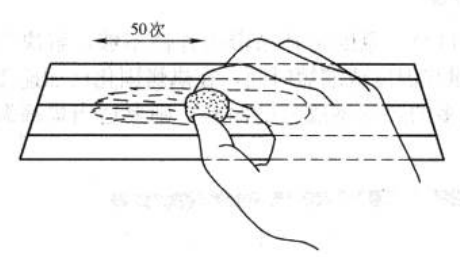

图3-112 丙酮试验示意图

评估：在液体涂料层完全溶解以前，行程的次数至少要超过50次，否则涂料层的硬度要讲一步的改善，即增加烘烤固化温度。

（2）硫酸铜微孔腐蚀试验

试验溶剂：硫酸铜（CuSO.•5H2O）250g

纯净水（H2O）875mL

盐酸（HCD）100mL

从罐身上剪下补涂带，放入盛有以上溶剂的容器内（见图3-113)，环境温度约20〜25℃，约2min，取出后用水清洁，然后用放大镜观察效果。

图3-113 普通硫酸试验

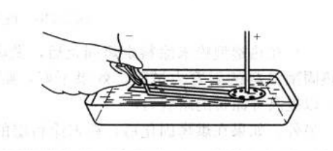

图3-114 加上低电压的硫酸铜试验

评估：

对于液体涂料，有一定的微孔是可以接受的（见图3-115左)，要根据所装的内容物确定。

对热固型涂料，仅仅有1〜5个孔可以接受。

对热期型涂料，应该没有任何微孔在补涂带上。

为了进一步的检查粉末涂料的厚度及效果，可在上述试验的基础上，在补涂带上加一电压（见图3-114)，约5VDC，再检查补涂带的微孔多少，对粉末涂料固化后的补涂带，应该没有微孔产生。

(3）涂料机械强度试验把要检测的空罐，加人盐水（NaCI十H2O)，盐水加到离顶端2〜3mm的地方，然后接上一电表，如图3-116所示，查看电表的电流读数，越小越好。此试验主要检查镶身在后续序中涂料层抗机械作用的抵抗力，即涂料层是否被破坏。

(4）高温水煮试验 为了检查液体涂料层在高温情况下的补涂效果，即在121℃（在极端条件情况下达129℃），并经历90min的条件下，焊缝涂层的聚合效果.

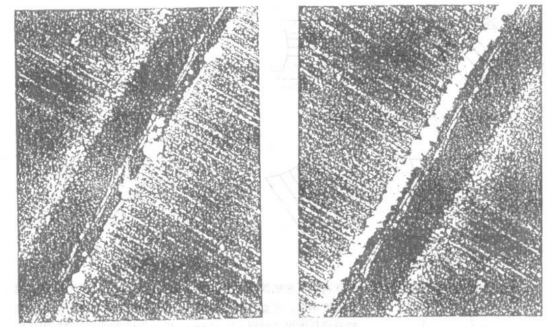

图3-115 少量微孔在焊缝上 大量微孔在焊缝上

从罐身上剪下补涂带，如图3-117，放人一密闭的耐压的容器内，加人一定的水或溶剂，使容器加热到121℃，模拟高温杀菌时的状态。经90min后，取出样片，待冷却后，观察补涂带的效果。

图3-116 检测涂料层抗机械作用的抵抗力

图3-117 高温水煮试验

评估：应无明显的可见的生锈和腐蚀现象，对大部分液体涂料带应无明显变色，如变白等，否则补涂固化状况需要改善。还可检测高温水煮后的补涂带的附着力，即与其它方法配合使用。

（5）热塑型粉末补涂折断附着力检测试验 从罐身上剪下补涂带，在补涂带两边剪出三角形缺口，如图3-118所示。

反复弯曲，直到马口铁断裂，此时热塑形涂料带还没有断裂，如图3-119所示。

然后，按上图方法撕开粉末涂料的涂层。撕开后如图3-120所示。

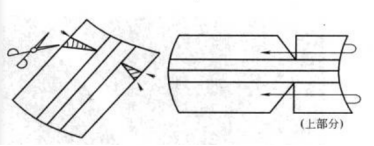

图3-118 在补涂带两边剪出三角形缺口

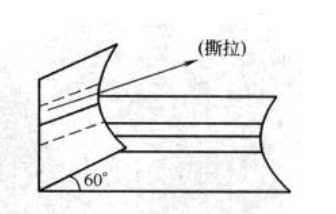

图3-119 反复卷曲示意图

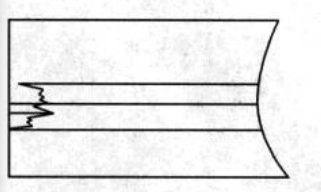

图3-120 撕开后涂料层状态

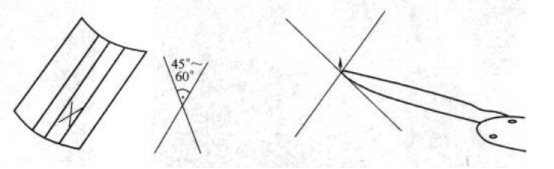

图3-121 十字划线切割试验

评估方法：热塑型涂料涂层，测量剥离下来的涂层膜的长度，如超过5mm，则为不合格，固化温度不够，需要提高固化温度。如果在高温杀第后，此试验的剥离长度可放宽到12〜20mm。以上为热期型粉末涂料固化后附着力检查。

(6）十字划线切割试验（粉末补涂带的附着力检验）从罐身上剪下补涂带，用锋利的小刀如图3-121所示，交叉划两直线。然后试图用这小刀，剥离交叉角的涂料层

评估：优秀一没有涂层被剥离。

良好一非常少的涂层被剥离。

可接受一大约1mm的涂层被剥离。

(7）热固型粉末涂料固化后附着力检查方法 因热固型粉末涂料在固化后较脆，所以附着力无法像热想型涂料那样检验。只能用树箧检查法。此方法适用于热固型粉末涂料和液体涂料。方法如下：

a.从罐身上剪下补涂带。
b. 用锋利的小刀，在补涂带上画一组交叉的直线，如图3-122所示，直线间距约5mm。

c.用透明胶带粘在补涂带上，并压紧补涂带和胶带，使之粘牢。然后快速撕下胶带，再做评估。

d. 评估：

优秀一一没有涂料层沿着切割的直线网格脱离

优良一“很少碎片涂层脱落，如1〜2片，最多不超过5％良好一”不超过25％的涂层脱落，如2〜3片

可接受一一在高源水煮试验后，不超过30％的涂层碎片脱落是可以接受的。图3-123显示补涂昃的脱落情况，如有较多的涂层脱落，则

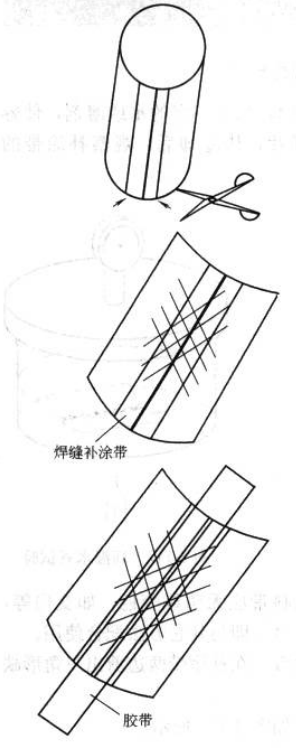

图3122 热固型涂料附着力检查方法

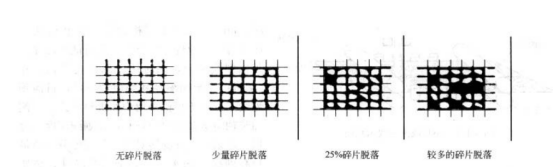

图3-123 涂层脱落情况

要增加烘烤固化温度。

少量碎片脱落25％碎片脱落

图3-123 涂层脱落情况

对不同的涂料，常做的检测试验如下；

液体涂料：

硫酸铜多孔检测试验：检测耐腐蚀性。

涂料层弹性检测试验：检测涂层的柔韧性。

丙酮试验：检测涂料层硬度。

十字划线切割试验：检测涂料层的附着力。

高温水煮试验：检测涂料的固化效果和耐腐蚀性。

热塑型粉末涂料：

硫酸铜多孔检测试验：检测耐腐蚀性。

涂料层弹性检测试验：检测涂层的柔韧性。

折断附着力检验：检测涂料层的附着力。

高温水煮试验：检测涂料的固化效果，附着力和耐腐蚀性

粉末称重试验：计算粉末平均厚度和重量。

粉末厚度试验：估算粉末涂层厚度及均匀性。

热固型粉末涂料：

硫酸铜多孔检测试验：检测耐腐蚀性。

涂料层弹性检测试验：检测涂层的柔韧性。

高温水煮试验：检测涂料的固化效果，附着力和耐腐蚀性。

粉末称重试验：计算粉末平均厚度和重量。

粉末厚度试验：估算粉末涂层厚度及均匀性。

总之，任何检测方法应包括在全面的质量控制之中，目的是应能预测到空镶的薄弱点，对可能造成严重的腐蚀情况，尽早加以防范。
