焊缝液体补涂工艺常用设备
(1)滚涂设备 焊缝内涂装置，有一个涂料盒装在与焊臂相连的涂料臂上，当罐身在被焊接后，由传送带运送到涂料轮处，进行焊缝补涂，此种方法是将液体涂料通过一个滚轮抹到罐身焊缝上，滚轮由电机带动旋转，滚轮的涂料量可通过一个刮料器控制，同时涂料轮表面被加工成不同的曲线，以达到控制液体涂层的厚度的目的，此涂料轮系统装在一个涂料盒中，涂料盒中的涂料由一涂料罐通过气压输送，并带有涂料液面检测装置，以控制涂料罐供涂料到涂料盒的涂料量。

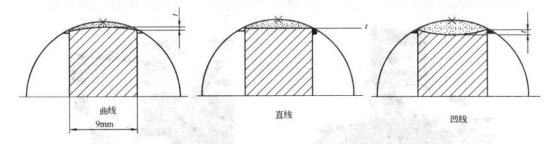

滚涂轮的补涂表面做成不同的曲线，有凸起的曲线，直线和凹下的曲线，以控制涂层的厚薄
(见图3-66)。
图3-66不同滚涂轮效果示意图
内滚涂装置的外形如图3-67所示，内补涂臂与焊机的连接如图3-68所示，内补涂臂的结构见图3-69。

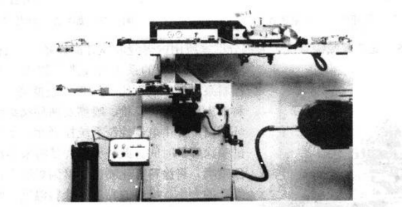

图3-67内滚涂装置，包括补涂臂、罐传送带、涂料桶、控制系统
图3-68内补涂臂与焊机相连
图3-69内补涂臂
滚涂焊缝补涂，涂料盒装在一个支架上，涂料液控制非常简单，利用涂料瓶内外压力平衡的原理，保持涂料盒中的涂料液面为常量(见图3-70)。大部分焊缝的外补涂，采用滚涂补涂装置，与焊缝无氧保护工艺共同作用，使罐身焊缝美观防锈。
外焊缝补涂装置见图3-71，包括涂料盒，罐传送带，控制系统。液体涂料附件见图3-72。

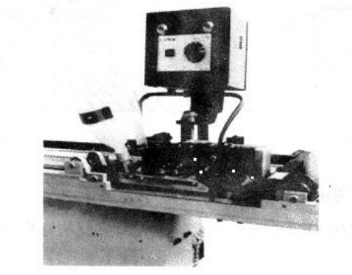

图3-70焊缝朝上的外涂装置
图3-71焊缝朝下的外涂装置

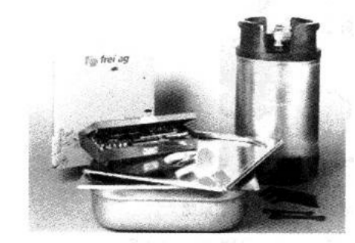

图3-72液体涂料附件，包括涂料罐、黏度杯、清洗盆等
