电阻焊接机

电阻焊接机

从1953年世界上第一台半自动电阻焊接机问世以来，随着电阻焊接的理论和电阻焊接机的设计经过半个多世纪的不断发展，越来越多的新款和高速的电阻焊接机被推出市场。目前，世界上最高速的电阻焊接机已可达到1000罐/min。

用于生产食品罐的主流电阻焊接机为150~400罐/min的全自动电阻焊接机(而半自动电阻焊接机由于其速度较低，已越来越少地用于食品罐的生产了)。以下我们以一款全自动中速电阻焊接机(见图3-47)为例，介绍电阻焊接机的主要部件及其基本功能(见表3-2)。

吸料装置B把马口铁逐张地从料斗A中吸下来，然后平推到第一对输送滚轴之间。控制装置负责定时。

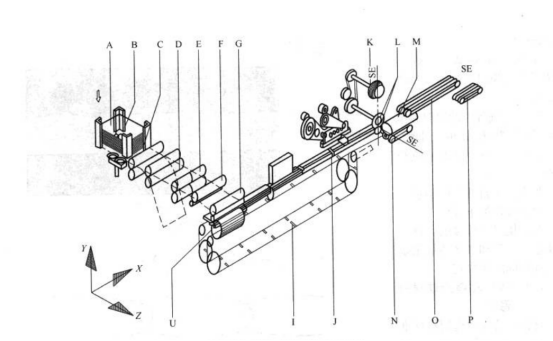

图3-47全自动中速电阻焊接机

表3-2           全自动中速焊接机的主要部件及功能

经过马口铁双张电子传感器C的监测(也可选择划线装置E)和柔铁装置F后，马口铁被引入自动成圆装置G并被制成圆形。双张马口铁则由马口铁双张打出器D送到双张收集器里。

被制成筒形的罐体由输送装置I的链爪运送到输送装置3J。这两部输送装置同步动作，但是动作顺序不同，输送装置3J接收罐体M并推动它，不错位地进入上下两个焊轮L之间。

经过两个焊轮L 的铜线把完全焊接好的罐体传送到接罐皮带N。然后经过输出皮带O或支架输送装置P(任选)把罐体导穿过焊缝涂料系统(如果安装的话)并将它送入到加工线的下一工序

焊接电流在整个操作期间呈接通状态，即在连续焊接操作暂停时也存在。在每个罐体焊接开始和结束时，焊接电流能被减少或增大。

除了以上电阻焊接机的基本功能外，现代电阻焊接机还增加了许多辅助功能，如:无氧化焊接装置(也称氮气保护装置)，焊接质量在线监测装置(Monitor 监控器)，无水银焊接装置等，使电阻焊接机生产出来的产品更加美观，更加安全和更加符合环保的需要。
